Hangzhou Ocean Industry Co., Ltd. är en av de ledande tillverkarna och leverantörerna av tvär-kedjetransportörer i Kina. Välkommen till grossist bulk hållbara industrikedjor och kraftöverföringsdelar tillverkade i Kina här från vår fabrik. Alla skräddarsydda produkter är av hög kvalitet och konkurrenskraftiga priser.

XF-seriens medelstora-transportörer har, förutom egenskaperna hos allmänna lätta upphängningstransportörer, även fördelarna med en enda lyftkapacitet på 50-150 kg, smidig drift, löstagbara kedjor och bra spårstyvhet. Och det används ofta i många branscher. Tvärkedja: WF-400 tvärtransportörkedja är lämplig för dragkraft på bilhjulsnavstransportörer.

Kedjan drivs av drivkedjan och löper kontinuerligt i spåret. Den spelar rollen som upphängning och transmission i transportören. Transportörkedjan är dubbelriktad ledad, så förutom linjär rörelse kan den även följa banans rörelse. Böjd form, fullbordar rumslig kurvlinjär rörelse i horisontella och vertikala plan.

Bilden nedan visar ett förenklat diagram över transportörkedjan i XF-seriens transportör. Varje sektion (T) har 4 löphjul, 4 styrningar och 2 tvärsnitt. Löphjulet och styrhjulet är förbundna med dubbla kedjeplattor genom korsförband och stift. Efter att den avtagbara upphängningsplattan eller fasta upphängningsplattan hängts upp i mitten av stiftaxeln kan arbetsstycket transporteras. Deras löphjul och styrhjul har båda dubbla-radkulstrukturer, och deras storlekar är i allmänhet φ38 och φ45-lager som styrningar och löphjul, och spårvidden justeras därefter.

Parameter

Typ	Projekt
Typ	Arbetsstyckets temperatur	Tonhöjd	Brytande last	Tillåten spänning	Enpunktslyft	Förmedlingshastighet
WF-350	-20~280 grader	350 mm	Större än eller lika med 50KN	5KN	50-100 kg	Större än eller lika med 15m/min
XWF-350	-20~280 grader	350 mm	Större än eller lika med 50KN	5KN	50-150 kg	Större än eller lika med 15m/min
WF-381	-20~280 grader	381 mm	Större än eller lika med 70KN	7KN	50-100 kg	Större än eller lika med 15m/min
XWF-381	-20~280 grader	381 mm	Större än eller lika med 90KN	8KN	50-150 kg	Större än eller lika med 15m/min
WF-400	-20~280 grader	400 mm	Större än eller lika med 90KN	8KN	50-100 kg	Större än eller lika med 15m/min
XWF-400	-20~280 grader	400 mm	Större än eller lika med 90KN	8KN	50-150 kg	Större än eller lika med 15m/min
XWF-500	-20~280 grader	500 mm	Större än eller lika med 100KN	10KN	150-250 kg	Större än eller lika med 15m/min

Produktsammansättning

Spåra

Banan består av 3,5 mm, 4 mm, 5 mm, 6 mm. I fyra specifikationer av stålplåtar använder horisontella och vertikala böjda skenor vanligtvis 3,5 mm, 4 mm och 5 mm. I fyra specifikationer av 6 mm stålplåtar. Under tuffa arbetsförhållanden och hög linspänning kan de lastbärande-sidostyrskenorna i horisontella och vertikala böjda skenor tillverkas av 45 kvadratiskt stål, vilket är hållbart.

XF400 Standard rak skena XF400 Horisontell böjd skena

cross chain conveyor-4 cross chain conveyor-5

XF400 Vertikal (övre båge) böjd skena XF400 Vertikal (nedre böjd) böjd skena

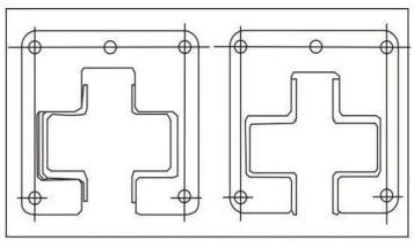

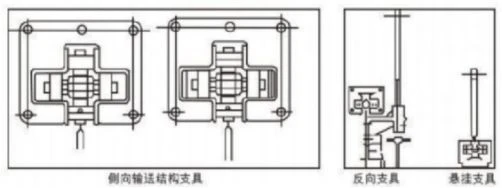

Spårstrukturdiagram

Drive enhet

Drivanordningen i XF400-seriens transportör använder en linjär drivningsmetod för larvkedjor, vilket säkerställer säker och stabil drift med minimalt buller. För att förhindra skador på drivanordningen vid fel längs hela linjen är en vridmomentbegränsare också utrustad. Detta säkerställer att hela systemet kan stanna omedelbart när ett fel uppstår, vilket skyddar de olika komponenterna i transportörsystemet från skador.

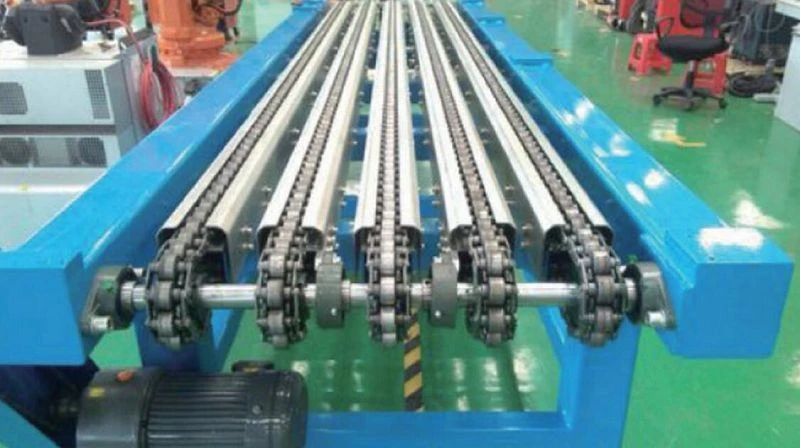

Drivanordningen för XF400-seriens transportör

Spännanordningar finns i olika former, såsom fjäderspänning, viktspänning och pneumatisk spänning. Under drift stöds spännanordningens flytande ram av fyra U--formade lager, vilket gör att den kan röra sig flexibelt fram och tillbaka på en fast ram av kanalstål. Spännanordningens standardradie är 600 millimeter, och standardspänningen är 400 millimeter; specialmått kan tillverkas enligt kundens krav.
