Hangzhou Ocean Industry Co., Ltd. är en av de ledande tillverkarna och leverantörerna av ge-typkopplingar i Kina. Välkommen till grossist bulk hållbara industrikedjor och kraftöverföringsdelar tillverkade i Kina här från vår fabrik. Alla skräddarsydda produkter är av hög kvalitet och konkurrenskraftiga priser.

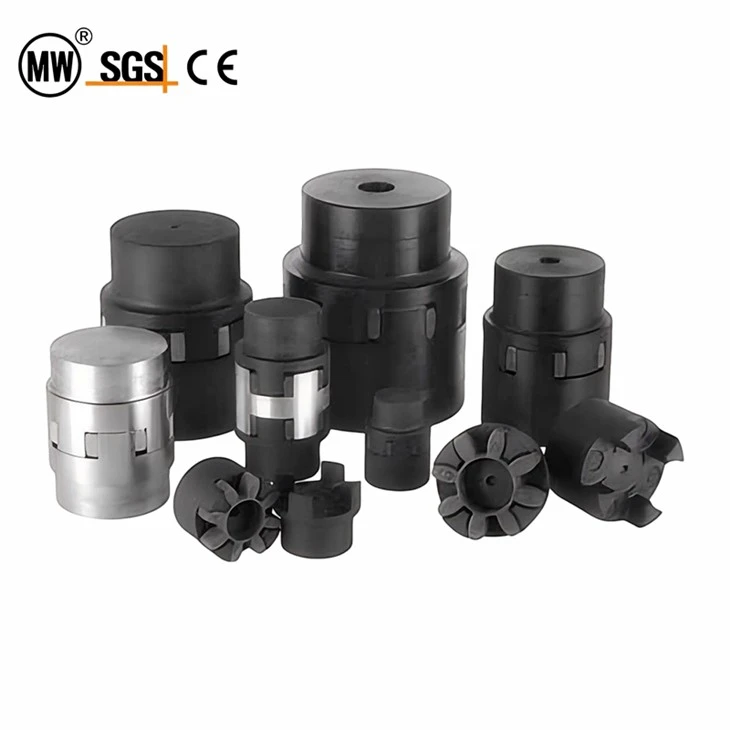

GE Type Couplings är mycket flexibla kopplingar som ofta används i olika mekanisk utrustning och hydrauliska system.

Dess huvudsakliga egenskaper inkluderar: GE Type Couplings kan flexibelt överföra vridmoment utan underhåll; Produkten är designad med en felfrekvensskyddsfunktion för att säkerställa att utrustningen inte skadas i händelse av ett fel; Kopplingar har god vibrationsdämpande förmåga, vilket kan minska buller och slitage orsakat av vibrationer. Lätt att installera, installationen kan slutföras genom axiell insättning, och underhållet är också relativt bekvämt. Lämplig för alla typer av mekanisk och hydraulisk utrustning, som kan hantera temperaturer från -40 till +100 grader Celsius; Denna koppling tål ett statiskt vridmoment på upp till 270000 Nm och har flera storlekar och parameteralternativ för att möta olika applikationskrav. Det finns stötdämpare som effektivt kan kompensera för axiella, radiella och vinkelavvikelser, vilket förbättrar systemets totala stabilitet.

Sammanfattningsvis är GE Type Couplings ett idealiskt val för industriella applikationer på grund av deras enastående prestanda och flexibla design.

Parameter

Produktsortiment:

Standarder	Serietyp	Storleksintervall
ANSI/DIN	GE för AL	GE19-GE38
	GE för stål	GE19-GE90
	GE för GG25	GE38-GE90
	GE för GGG40	GE100-GE180
	GE gummipackning	GE19-GE180

Obs: Alla föremål är i pilothål, Finshed hål kan tillhandahållas enligt kundernas krav

ANSI

GE för AL

ANSI GE Type Couplings AL

																Material: AL
Katalog	Del	Elastomer Rating Moment			Kollektivitetsstorlek (lnch)											Tröghetsmoment (lbin²)	G (Lbs)
		Gul ft-lbs	Röd ft-lbs	Tröghetsmoment lbin²	Borrning (d)		L	z	E	b	S	N	DH	D.D1	dH
					Pilot	Max
GE-14	1a	5.53	9.22	0.0014	-	5/8	1.38	0.43	0.51	3/8	0.06	0	13/16	13/16	3/8	0.0085	0.044
GE-19	1	7.37	12.50	0.0102	-	3/4	2.6	0.98	0.63	1/2	0.08	3/4	15/8	11/4	11/16	0.0358	0.119
	1a				-	15/16								15/8		0.063	0.145
GE-24	1	25.80	44.25	0.0341	-	15/16	3.07	1.18	0.71	9/16	0.08	15/16	23/16	15/8	11/16	0.126	0.242
	1a				-	11/8								23/16		0.276	0.352
GE-28	1	70.10	118.08	0.0682	-	11/8	3.54	1.38	0.79	5/8	0.1	11/8	25/8	17/8	13/16	0.307	0.396
	1a				-	11/8								25/8		0.634	0.561

Beställningsformulär

GE-24	AL	Gul	1	3/8	1a	5/8
GE-24	AL	Gul	1	-	1	-
Kopplingsstorlek	Material	Spindel	Hubdesign	Färdig borrning	Hubdesign	Färdig borrning

Obs: Alla föremål är i pilothål, Finshed hål kan tillhandahållas enligt kundernas krav

GE för stål

ANSI GE Type Couplings GG25

Katalog	Del	Elastomer Rating Moment			Samlingsstorlek (mm)											Tröghetsmoment Lb.in²	Wt lbs
		Gul ft-lbs	Röd ft-lIbs	Tröghetsmoment Lb.in²	Borrning (d)		L	l1,l2	E	b	S	N	Du	D,D	d
					Pilot	Max
GE-19	1a	7.37	12.50	0.0102	-	1	2.60	0.98	0.63	1/2	0.08	-	19/16	19/16	11/16	0.164	0.39
	1b						3.54	1.46								0.232	0.49
GE-24	1a	25.80	44.25	0.0341	-	13/8	3.07	1.18	0.71	9/16	0.08	-	23/16	23/16	11/16	0.678	0.79
	1b						4.65	1.97								1.078	1.26
GE-28	1a	70.10	118.08	0.0682	-	19/16	3.54	1.38	0.79	5/8	0.10	-	29/16	29/16	13/16	1.562	1.37
	1b						5.51	2.36								2.558	2.19
GE-38	1	140.00	240.00	0.17	-	17/8	4.49	1.77	0.94	3/4	0.12	11/16	31/8	23/4	11/4	3.458	2.46
	1b						6.46	2.76				-		31/8		6.854	3.94
GE-42	1	195.00	332.00	0.3410	-	21/8	4.96	1.97		13/16	0.12	11/8	33/4	33/5	113/16	8.400	3.34
	1b						6.93	2.95				-		33/4		15.260	6.25
GE-48	1	229.00	387.00	0.6820	-	27/16	5.51	2.20	1.02	13/16	0.14	11/4	41/8	33/4	2	13.787	4.60
	1b						7.40	3.15				-		41/8		23.830	8.67
GE-55	1	302.00	505.00	1.0230	-	215/16	6.30	2.56	1.18	7/8	0.16	17/16	43/4	41/16	23/8	27.160	6.96
	1b						8.20	3.54				-		43/4		44.610	13.06
GE-65	1	461.00	693.00	1.7050	-	31/8	7.28	2.95	1.38	1	0.18	17/8	55/16	412	211/16	43.430	10.62
	1b						9.28	3.04				-		55/16		81.740	19.08
GE-75	1	944.00	1416.00	6.8200	-	33/4	8.27	3.35	1.57	13/16	0.20	21/16	61/4	55/16	31/8	94.290	16.75
	1b						10.24	4.33				-		61/4		176.480	30.0
GE-90	1	1770.00	2655.00	13.6000	-	45/16	9.365	3.94	1.77	13/8	0.22	27/16	77/8	61/4	315/16	262.190	28.7
	1b						11.61	4.92				-		77/8		510.020	53.55

Beställningsformulär

GE-24	Stål	Röd	1a	3/8	1b	3/4
GE-24	Stål	Gul	1a	-	1a	-
Kopplingsstorlek	Material	Spindel	Hub design	Avsluta borrningen	Hub design	Avsluta borrningen

Obs: Alla föremål är i pilothål, Finshed hål kan tillhandahållas enligt kundernas krav

GE för GG25

ANSI GE Type Couplings steel

Katalog	Del	Elastomer Rating Moment			Samlingsstorlek (mm)											Tröghetsmoment Lb.in²	Wt Lbs
		Gul ft-lbs	Röd ft-lbs	Tröghetsmoment Lb.in²	Borrning (d)		L	l1.12	E	b	S	N	DH	D.D1	dH
					Pilot	Max
GE-38	1	140	240	0.170	3/8	45598	4.49	1.77	0.95	11/16	0.12	17/16	31/8	29/16	11/2	2.90	2.16
	1a				3/4	13/4								31/16		4.33	2.51
	1b						6.46	2.76				27/16				6.62	3.70
GE-42	1	195	332	0.341	3/8	15/8	4.96	1.97	1.02	3/4	0.12	19/16	33/4	3	113/16	6.12	3.34
	1a				11/8	21/8								311/16		10.23	4.03
	1b						6.93	2.95				29/16				14.70	5.74
GE-48	1	229	387	0.682	1/2	17/8	5.51	2.20	1.10	13/16	0.14	13/4	41/8	33/8	2	10.37	4.60
	1a				11/8	23/8								41/16		16.90	5.46
	1b						7.40	3.15				23/4				23.39	7.52
GE-55	1	302	505	1.023	5/8	21/8	6.30	2.56	1.18	7/8	0.16	21/16	43/4	37/8	23/8	20.95	6.96
	1b				19/16	23/4								45/8		32.25	11.13
GE-65	1	461	693	1.705	3/4	29/16	7.28	2.95	1.38	-	0.18	115/16	55/16	41/2	211/16	47.96	10.62
GE-75	1	944	1416	6.82	1	27/8	8.27	3.35	1.59	13/8	0.20	21/16	61/4	55/16	35/8	105.24	16.75
GE-90	1	1770	2655	13.6	13/8	31/2	9.65	3.94	1.77	15/16	0.22	27/16	77/8	65/16	315/16	283.29	28.70

Beställningsformulär

GE-42	GG25	Röd	1	3/8	1a	11/8
GE-42	GG25	Gul	1	3/8	1	11/8
Kopplingsstorlek	Material	Spindel	Hubdesign	Avsluta Bore	Hubdesign	Avsluta Bore

Obs: Alla föremål är i pilothål, Finshed hål kan tillhandahållas enligt kundernas krav

GE för GGG40

ANSI GE Type Couplings GGG40

Katalog	Del	Elastomer Rating Moment			Samlingsstorlek (mm)											Tröghetsmoment Lb.in²	vikt Lbs
		Gul ft-lbs	Röd ft-lbs	Tröghetsmoment Lb.in²	Borrning (d)		L	L .1	E	b	S	N	DH	D	dH
		Gul ft-lbs	Röd ft-lbs	Tröghetsmoment Lb.in²	Pilot	Max	L	L .1	E	b	S	N	DH	D	dH
GE-100	1	2434	3651	24	13/4	41/2	10.63	4.33	1.97	11/8	0.24	31/2	87/8	71/16	47/16	394	35.9
GE-110	1	3540	5310	51	21/4	5	11.61	4.72	2.17	15/8	0.26	33/4	10	77/8	5	707	51.2
GE-125	1	4904	7375	85	21/4	53/4	13.39	5.51	2.36	113/16	0.28	47/16	117/16	9	53/4	1388	76.2
GE-140	1	6306	9440	136	21/4	61/4	14.76	6.10	2.56	115/16	0.30	47/8	129/16	10	61/2	2520	103.4
GE-160	1	9440	14160	273	3	71/4	16.73	6.89	2.95	21/4	0.36	51/2	149/16	117/16	71/2	4924	105.5
GE-180	1	13754	20650	590	31/8	77/8	18.20	7.28	3.35	21/2	0.43	61/8	161/2	123/4	85/8	9008	231.3

Beställningsformulär

GE-125	GGG40	Gul	1	21/8	1	25/8
Kopplingsstorlek	Material	Spindel	Hub design	Avsluta borrningen	Hub design	Avsluta borrningen

DÅN

GE för AL

DIN GE Type Couplings AL

Katalog	konst	Elastomer Rating Moment			Samlingsstorlek (mm)											Tröghetsmoment (kg.cm²)	G (kg)
		Gul (Nm)	Röd (Nm)	Tröghetsmoment (kg.cm²)	Borra (d)		L	l1,l2	E	b	S	N	DH	D,D1	dh
					Pilot	Max
GE-14	1a	7.5	12.5	0.004	-	16	35	11	13	10	1.5	0	30	30	10	0.025	0.020
GE-19	-	10	17	0.030	-	19	66	25	16	12	2	20	41	32	18	0.105	0.054
	1a				-	24								41		0.185	0.066
GE-24	1	35	60	0.100	-	24	78	30	18	14	2	24	56	40	27	0.370	0.110
	1a				-	28								56		0.810	0.160
GE-28	-	95	160	0.200	-	28	90	35	20	15	2.5	28	67	48	30	0.900	0.180
	1a				-	38								67		1.860	0.255

GE för stål

DIN GE Type Couplings steel

Katalog	Del	Elastomer Rating Moment			Samlingsstorlek (mm)											Tröghetsmoment (kg.cm²)	G (kg)
		Gul (Nm)	Röd (Nm)	Tröghetsmoment (kg.cm²)	Borrning (d)		L	l1,l2	E	b	S	N	DH	D,D1	dH
					Pilot	Max
GE-19	1a	10	17	0.03	-	25	66	25	16	12	2	-	40	40	18	0.48	0.18
	1b						90	37								0.68	0.23
GE-24	1a	35	60	0.1	-	35	78	30	18	14	2	-	55	55	27	1.99	0.37
	1b						118	50								3.16	0.59
GE-28	1a	95	160	0.2	-	40	90	35	20	15	2.5	-	65	65	30	4.58	0.64
	1b						140	60								7.50	1.02
GE-38	1	190	325	0.5	-	48	114	45	24	18	3	27	80	70	38	10.14	1.01
	1b						164	70				-		80		20.10	1.84
GE-42	1	265	450	1.0	-	55	126	50	26	20	3	28	95	85	46	24.63	1.56
	1b						176	75				-		95		44.75	2.92
GE-48	1	310	525	2.0	-	62	140	56	28	21	3.5	32	105	95	51	40.43	2.15
	1b						188	80				-		105		69.88	4.05
GE-55	1	410	685	3.0	-	74	160	65	30	22	4	37	120	110	60	79.64	3.25
	1b						210	90				-		120		130.82	6.10
GE-65	1	625	940	5.0	-	80	185	75	35	26	4.5	47	135	115	68	127.38	4.96
	1b						235	100				-		135		239.72	8.91
GE-75	1	1280	1920	20.0	-	95	210	85	40	30	5	53	160	135	80	276.50	7.82
	1b						260	110				-		160		517.55	14.01
GE-90	1	2400	3600	40.0	-	110	245	100	45	34	5.5	62	200	160	100	768.89	13.40
	1b						295	125				-		200		1495.65	25.01

GE för GG25

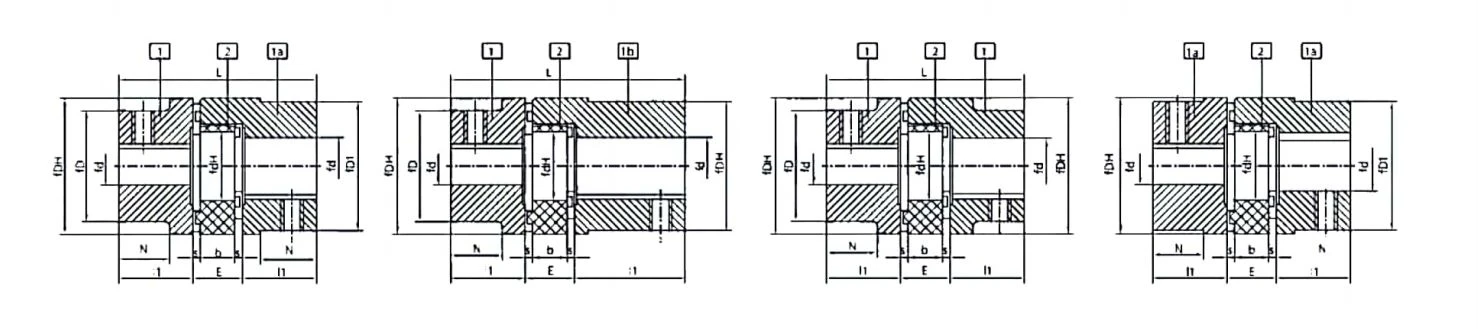

DIN GE Type Couplings GG25

Katalog	Del	Elastomer Rating Moment			Samlingsstorlek (mm)											Tröghetsmoment (kg.cm²)	G (kg)
		Gul (Nm)	Röd (Nm)	Tröghetsmoment (kg.cm²)	Borrning (d)		L	1,1₂	E	b	s	N	DH	D,D1	dH
					Pilot	Max
GE-38	1	1 90	325	0.50	10	38	114	45	24	18	3	37	80	66	38	8.51	1.01
	1a				20	45								78		12.70	1.17
	1b						164	70				62				19.4	1.73
GE-42	1	265	450	1.00	10	42	126	50	26	20	3	40	95	75	46	17.95	1.56
	1a				30	55								94		30.00	1.88
	1b						176	75				65				43.10	2.68
GE-48	1	310	525	2.00	12	48	140	56	28	21	3.5	45	105	85	51	30.41	2.15
	1a				30	60								104		49.56	2.55
	1b						188	80				69				68.58	3.51
GE-55	1	410	685	3.00	15	55	160	65	30	22	4	52	120	98	60	61.44	3.25
	1b				40	70								118		94.56	5.20
GE-65	1	625	940	5.00	20	65	185	75	35	26	4.5	47	135	115	68	140.65	4.96
GE-75	1	1280	1920	20.00	25	75	210	85	40	30	5	53	160	135	80	308.92	7.82
GE-90	1	2400	3600	40.00	35	90	245	100	45	34	5.5	62	200	160	100	830.75	13.4

GE för GGG40

ge type couplings380-9

Katalog	Elastomer Rating Moment				Samlingsstorlek (mm)											Tröghetsmoment (kg.cm²)
	Del	Gul (Nm)	Röd (Nm)	Tröghetsmoment (kg.cm²)	Borrning (d)		L	L	E	b	5	N	DH	D	dH
	Del	Gul (Nm)	Röd (Nm)	Tröghetsmoment (kg.cm²)			L	L	E	b	5	N	DH	D	dH
GE-100	1	3300	4950	70	45	115	270	110	50	38	6	89	225	180	113	1157	16.8
GE-110	1	4800	7200	150	55	125	295	120	55	42	6.5	96	255	200	127	2073	23.9
GE-125	1	6650	10000	250	55	145	340	140	60	46	7	112	290	230	147	4071	35.6
GE-140	1	8550	12800	400	55	160	375	155	65	50	7.5	124	320	255	165	7391	48.3
GE-160	1	12800	19200	800	75	185	425	175	75	57	9	140	370	290	190	14441	70.3
GE-180	1	18650	28000	1730	80	200	475	185	85	64	11	156	420	325	220	26417	108.0
